【Houdini】Pivot Painter を活用し、WPO でオブジェクトを動かそう

VFX_Haku
0
10 view

この記事では、Pivot Painter の概要と使い方を紹介します。
Pivot Painter を用いることで、ゲームエンジンのパーティクルシステムでは難しい表現ができる場面があります。

対象読者

・エフェクトデザイナー
・Houdini を学習中の方
・Pivot Painter に興味がある方

環境

・Houdini 21.0.729
・SideFXLabs21.0

Pivot Painter とは？
この記事で取り扱う範囲について
Pivot Painter を使ってみよう！
- Houdini でのセットアップ
- ゲームエンジン（UE5.5.4）でのセットアップ

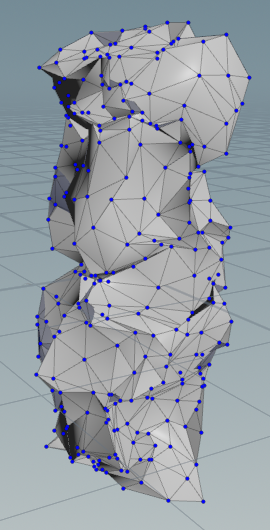

作例：プレイヤーが近づくと崩れる
まとめ

Pivot Painter とは？

メッシュの各パーツのピボット位置や向き、階層情報などをテクスチャや頂点カラーに格納し、シェーダーの WPO でアニメーションさせる手法です。
Unreal Engine などの商用エンジン以外でもシェーダーを準備すれば使用可能です。

通常、オブジェクト単位のアニメーションを大量に行うと負荷が高くなりやすいです。
ただ、Pivot Painter を使用することで、WPO で軽量に動かすことができます。

得意な表現

・草木の揺れ
・枝や葉の階層的な揺れ
・崩壊表現
・大量のメッシュを軽量に動かす表現

いつからある？

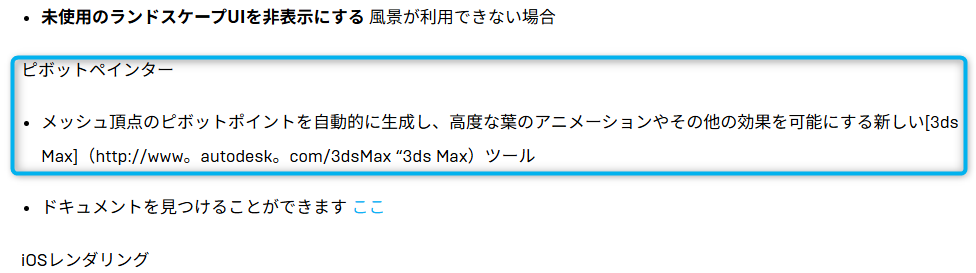

技術としては10年以上前から存在するようで、以下リンク先に “ピボットペインター” に関する記述があります。
（添付画像は Google 翻訳で日本語にしたもの）
https://www.unrealengine.com/blog/epic-games-releases-january-2012-unreal-development-kit-beta

できないこと

・コリジョンや衝突判定が必要な表現
・メッシュのトポロジーが変化する表現
・キャラクターのような複雑なスキニングアニメーション
・Houdini のシミュレーション結果を正確に再生する表現

この記事で取り扱う範囲について

階層構造を持たないシンプルな Pivot Painter （メッシュの各ピースを回転・移動）のみを扱います。
草木の枝葉のような親子階層を持つ揺れ表現や、親の動きに子が追従するような処理については解説しません。

また、Pivot Painter のバージョンは 2.0 を使用し、1.0 については触れません。

Pivot Painter を使ってみよう！

まずは、上記動画のように「各ピースが順番に拡縮する」処理を作ります。
実装環境として Unreal Engine 5.5.4 を使用しますが、Unity などでも大きな差はないかと思われます。

Houdini でのセットアップ

まず初めに SideFXLabs のダウンロードをお願いいたします。
ピボットペインターで使用する “unreal_pivotpainter” というノードがそちらに含まれています。

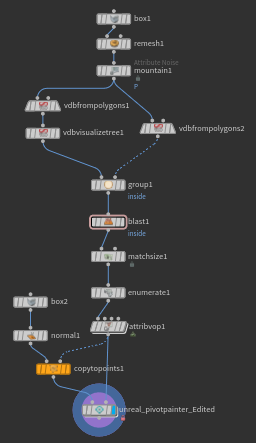

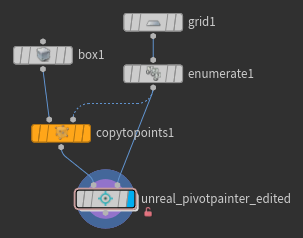

【全体像】

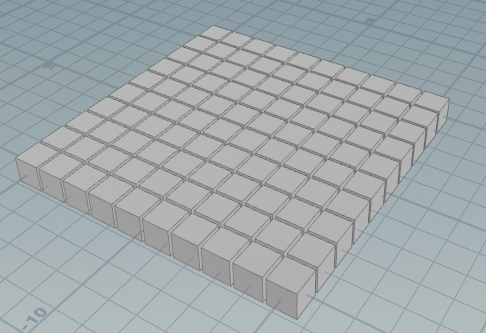

『box、grid、copytopoints』はデフォルトのままで問題ありません。
『copytopoints』からメッシュ、『enumerate』からピボットとなるポイントを『unreal_pivotpainter_edited』に繋いでいます。

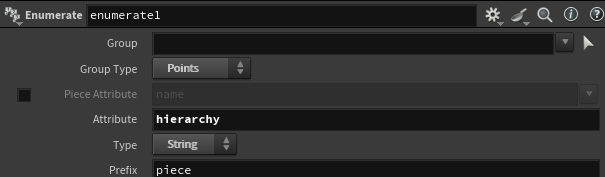

enumerate

『unreal_pivotpainter』の使用にあたり、”hierarchy” という Attribute が必須です。
これはピースと pivot の対応付けのために使用されます。
例えば、”hierarchy = piece0″ のメッシュは、同じく “hierarchy = piece0” のポイントがピボットです。

unreal_pivotpainter

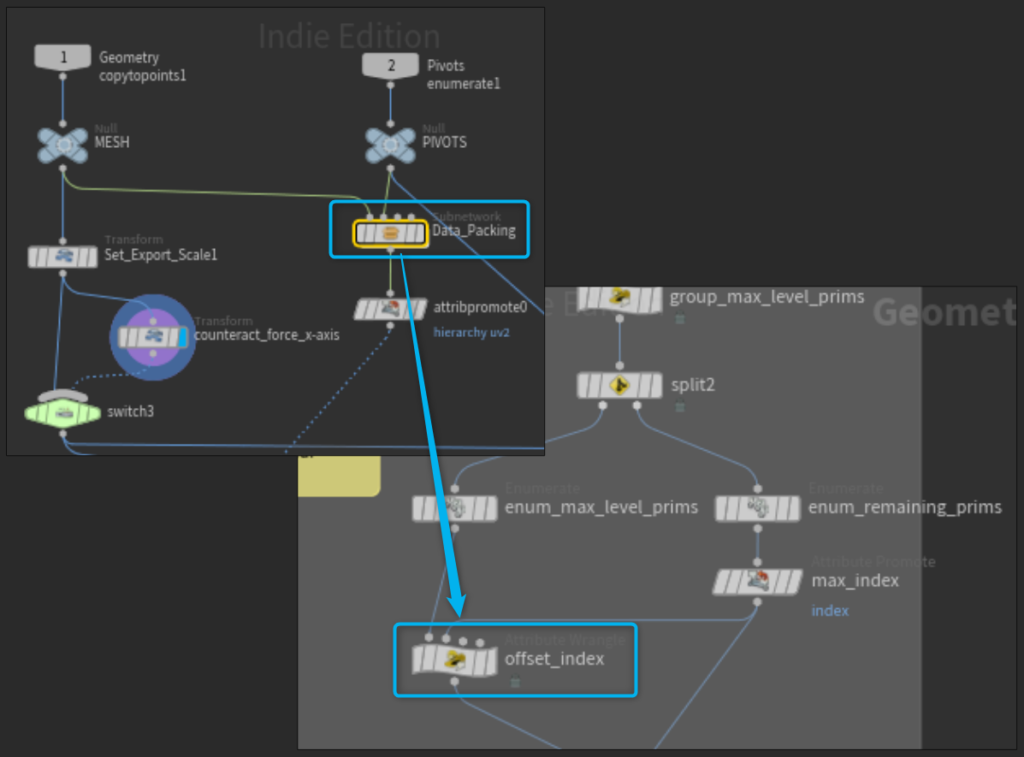

標準だと Index がズレていたため、一部処理を変更しています。
私が手順を間違えている可能性もありますが、この記事では問題ないとして進行します。

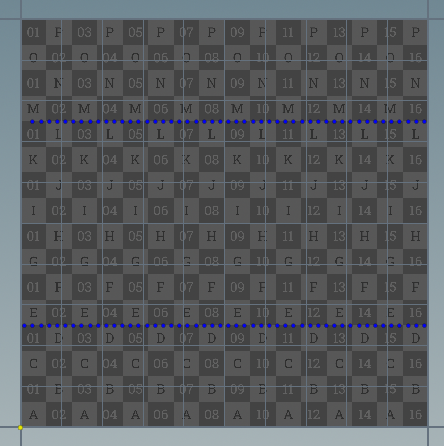

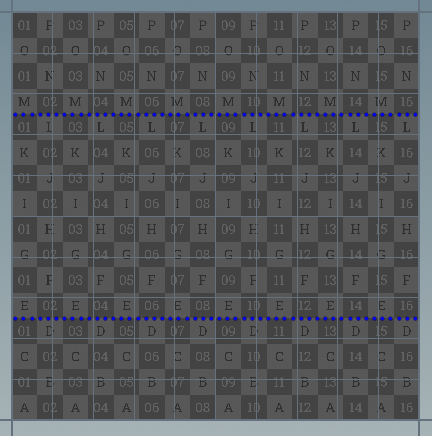

⇓ 標準だと UV の最初のポイントが上手く判定されず原点に移動している。

■標準

■処理を変更

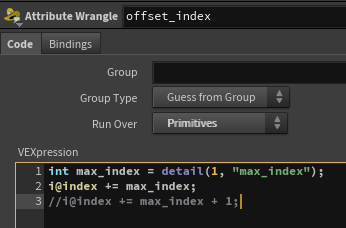

// でコメントした3行目がもともとの処理です。
単純に index に対する “+1” を削除しました。

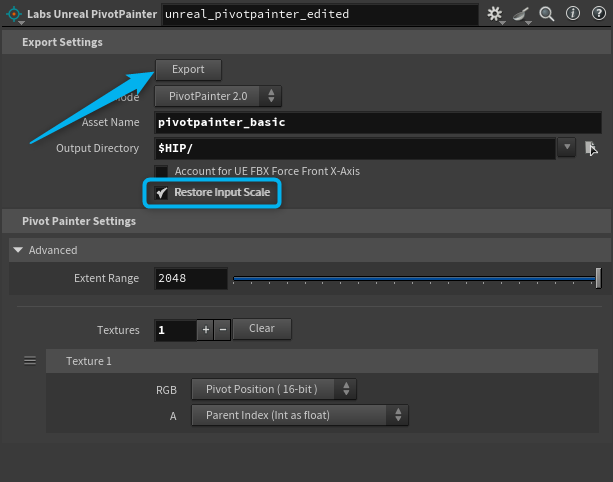

書き出しは『unreal_pivotpainter』上部の “Export” を押すことで実行されます。
また必須ではありませんが、”Restore Input Scale = true” にすることで Houdini 内でのスケールが正しくなり、作業がしやすくなります。

ゲームエンジン（UE5.5.4）でのセットアップ

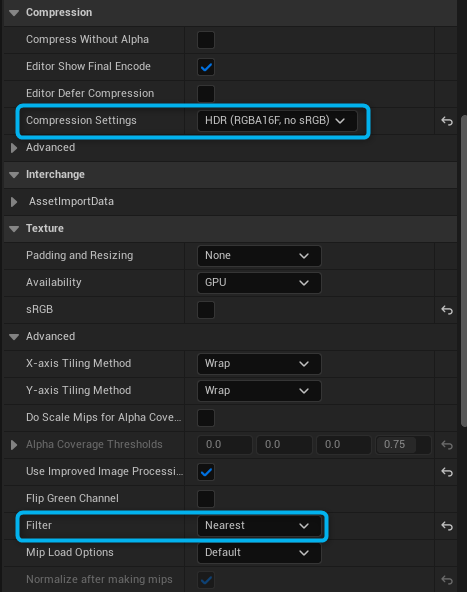

書き出したメッシュとテクスチャをインポートし、テクスチャは以下のように設定します。

マテリアル

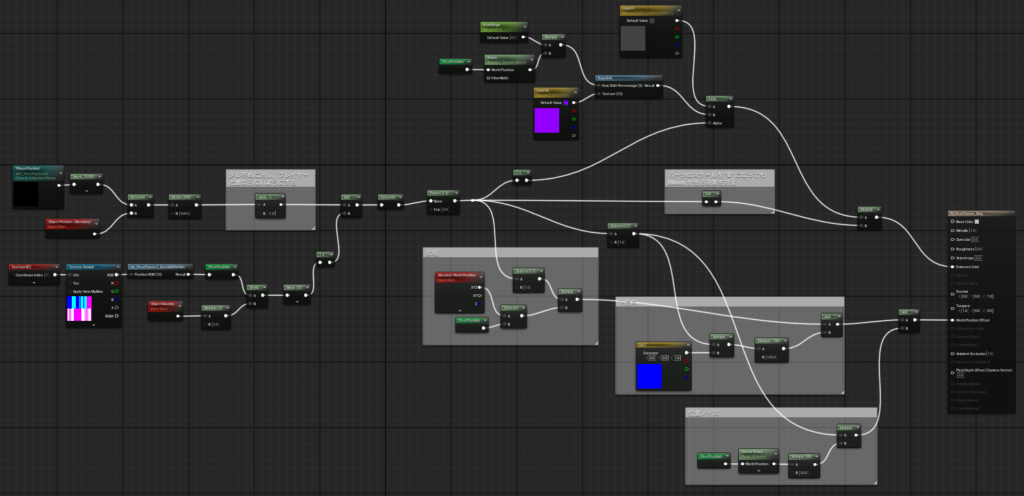

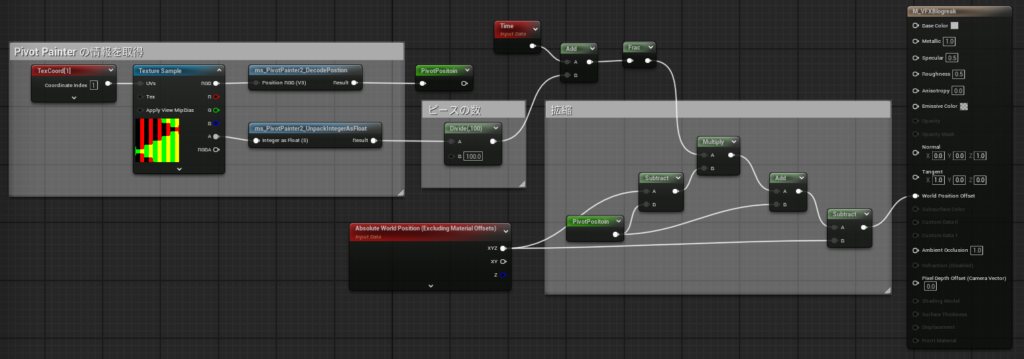

上記がマテリアルのノード構成です。
難しいことはしておらず、Pivot Painter の情報を取得したらただの WPO 処理です。

1. Pivot Painter テクスチャからピボット位置を取得する
2. ピースごとのインデックスを取得する
3. Time と組み合わせて、ピースごとに拡縮タイミングをずらす
4. 各頂点をピボット中心で拡縮する

マテリアル関数について

『ms_PivotPainter2_DecodePosition』と『ms_PivotPainter2_UnpackIntegerAsFloat』
Pivot Painter の情報を取得する専用のマテリアル関数です。
処理内容も簡単に紹介します。

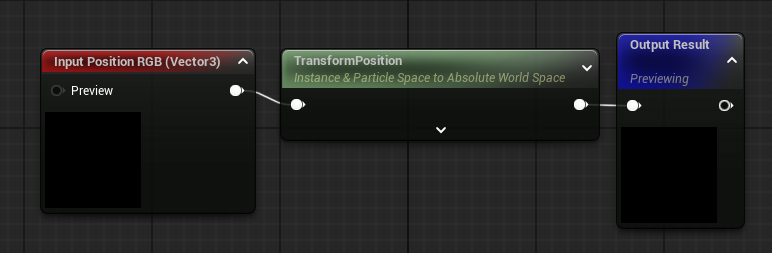

『ms_PivotPainter2_DecodePosition』

座標を World Space に変換しているだけです。

『ms_PivotPainter2_UnpackIntegerAsFloat』

Houdini でテクスチャに詰め込まれた整数値を float に変換しています。
Houdini でテクスチャに値を入れる際は “0, 1, 2” のような形でなく、16ビットの形式で保存されます。
“0” なら “0.00006103515625” です。

Unreal Engine 側では保存時とは逆の手順で元の整数値に戻します。

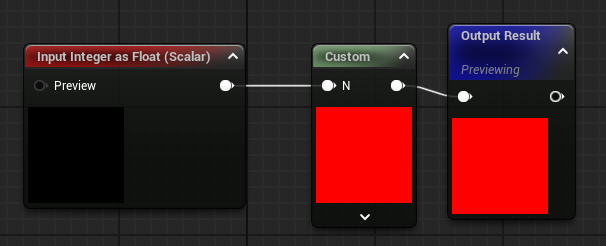

『Custom』の処理内容は以下です。

uint uRes32 = asuint(float(N));

const uint sign2 = ((uRes32>>16)&0x8000);
const uint exp2  = ((((const int) ((uRes32>>23)&0xff))-127+15) << 10);
const uint mant2 = ((uRes32>>13)&0x3ff);
const uint bits = (sign2 | exp2 | mant2);
const uint result = bits - 1024;
return float(result);
